Typ 1+2 PV SPD | Y-Connection | Keine Sicherungssicherung | LPL III - IV

Direkt-Strike-fähiger Schutz für PV-Arrays-wenn Raum und Entfernung begrenzt sind.

Diese Blitzimpulsstrom- und Surge-Verhaftungen (Typ 1+2) sind für die Gleichstromseite von Photovoltaiksystemen, die ein externes Blitzschutzsystem (LPS) verwenden, speziell gebaut, können jedoch nicht die erforderliche Trennabstand „s“ aufrechterhalten. Die Geräte kombinieren Typ 1 -Fähigkeit für Blitzimpulsströme mit Typ -2 -Surge -Unterdrückung zum Schutz von Wechselrichtern, Saiten und DC -Busuben.

Y-Konnection für einen robusten, fehlertoleranten Betrieb.

Eine Y-Typ-Verbindung macht die Arbeitsleiter widerstandsfähiger gegen Erdfehler und hilft dabei, das PV-DC-Netzwerk in anspruchsvollen Grundbedingungen und gemischten Potentialumgebungen zu stabilisieren.

Integrale Sicherheit-keine Sicherungssicherung erforderlich.

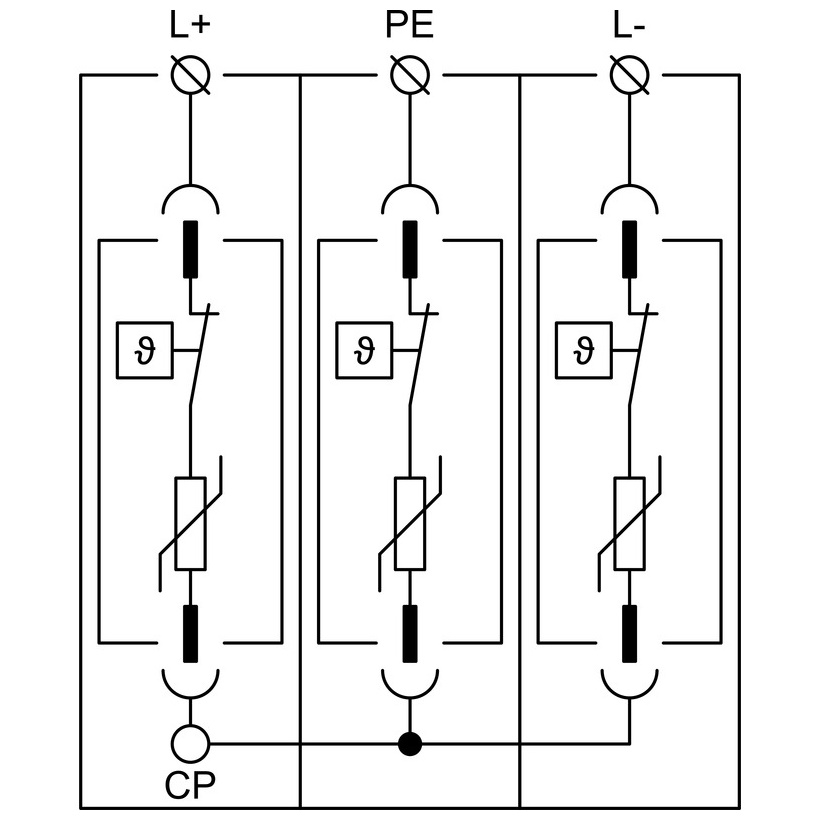

Jeder Varistor -Sektor zwischen L+, L- und PE ist mit einem internen thermischen Trennsatz ausgestattet. Bei Varistor End-of-Life-End-of-Life (Überhitzung) unterbricht die Trennstöcke, um den DC-Strom zu unterbrechen und ein klares Fehleranzeige zu liefern. Die spezielle Unterbrechungskonstruktion ermöglicht die Installation ohne separate Sicherungssicherung, Vereinfachung der Koordination und des Sparenbereichs.

Umfassender PV -Systemschutz.

Durch die Gewährleistung der Ausrüstungsbindung positiver und negativer Busbarnen reduzieren diese Verhaftungen schädliche Überspannungen durch atmosphärische Entladungen - einschließlich direkter Blitzeinschläge auf das PV -System - sowie das Wechsel von Ereignissen. Sie eignen sich für Blitzschutzstufen LPL III und IV, die den größten Teil der Dach- und C & I -Bereitstellungen abdecken.

Service- und Überwachungsoptionen.

M-Indikation: Entstehungsmoduldesign (Plug-in) für schnelle Austausch und minimierte Ausfallzeiten.

DS -Anzeige: Fernüberwachungskontakt zur Statussignalisierung an SPS/SCADA/Alarm -Relais.

Typische Anwendungen

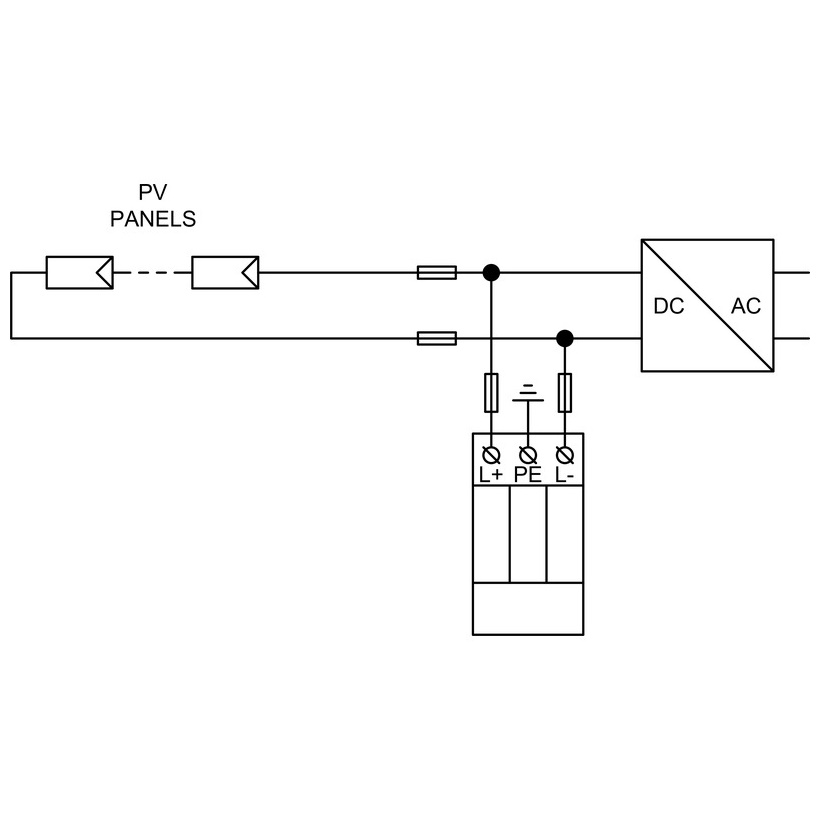

PV Combiner/Re-Combiner-Boxen und Wechselrichter-Gleichstromeingänge, bei denen die Trennabstand „S“ nicht erreichbar ist

Dach- und Gewerbe-/Industrieanlagen mit externen LPs ausgestattet

Nachrüstprojekten nach koordinierten Typ 1+2 Schutz ohne Hinzufügen von Sicherungssicherungen

Schlüsselmerkmale auf einen Blick

Typ 1 + 2 PV -Überspannungsanlagen (Blitzimpuls + Anstiegsunterdrückung)

Y-Konnektion-resistent auf Erdfehler der Arbeitsleiter

Interne thermische Trennschriften auf L+, L -, PE; Gleichstromunterbrechung am Fehler

Keine Sicherungssicherung erforderlich dank eines besonderen Trennungskonstruktions

Für die PV -Gleichstromseite mit externen LPs, wenn der Trennabstand „S“ nicht beobachtet wird

Geeignet für LPL III - IV

Optionen: M = Wechselmodul, DS = Remote -Überwachung
