Wechselstrom und elektronische MCCB: Die unsichtbaren Beschützer des neuen Stromversorgungssystems

Geformte Fallschalter (McCBs. Diese fortschrittlichen Geräte sind die erste Schutzlinie für Überlastungen, Kurzstrecken und andere elektrische Fehler, die verheerende Feuer, Schäden an Geräten und kostspielige Ausfallzeiten verursachen können. In einer Welt, die immer elektrisch angetrieben wird, sind MCCBs nicht mehr nur Schutzvorrichtungen. Sie sind unsere elektrifizierten Wächter der Zukunft.

Das Fundament: AC -Schaltkreisschutz

Seit Jahrzehnten der KlassikerUnd 400 V McCBwar das Brot und die Butter des elektrischen Schutzes, basierend auf einer Technologie thermisch-magnetischer Auslöseeinheiten, die bimetallische Streifen unter Verwendung von überlastenden und magnetischen Spulen gegen Kurzschaltungen schützen. Sie sind in gewerblichen Gebäuden, Pflanzen, Fabriken und sogar in einigen Wohnanwendungen wie Häusern mit Nebengebäuden und zwischen Maschinen in derselben Umgebung zu finden, die HLK- und Aufzugsschaltungen, Beleuchtung und schwere Maschinen schützen. Nutzungsverstellbare Auslöseeinstellungen ermöglichen es, dass die Breaker auf bestimmte Ladungen befestigt werden, z. B. diejenigen, die hohe Motor-Startströme erzeugen.

Der Druck auf eine höhere Spannung: AC 800V und darüber hinaus

Die Veränderung in der Welt der elektrischen Systeme hat jedoch einen Bedarf an höheren Spannungsfunktionen erforderlich. AC 800V- und Hochspannungs-AC-Lösungen sind sehr gefragt, insbesondere bei erneuerbaren Energien und größeren industriellen Anwendungen. Diese Hochspannungssysteme bieten mehrere Vorteile. Erstens können niedrigere Ströme für eine bestimmte Leistungsübertragung verwendet werden, was zu niedrigeren Kabelverlusten (I²) und erheblichen Kapitalkosteneinsparungen aufgrund von Kabeln kleinerer Größe und weniger Verteilungskästen führt.

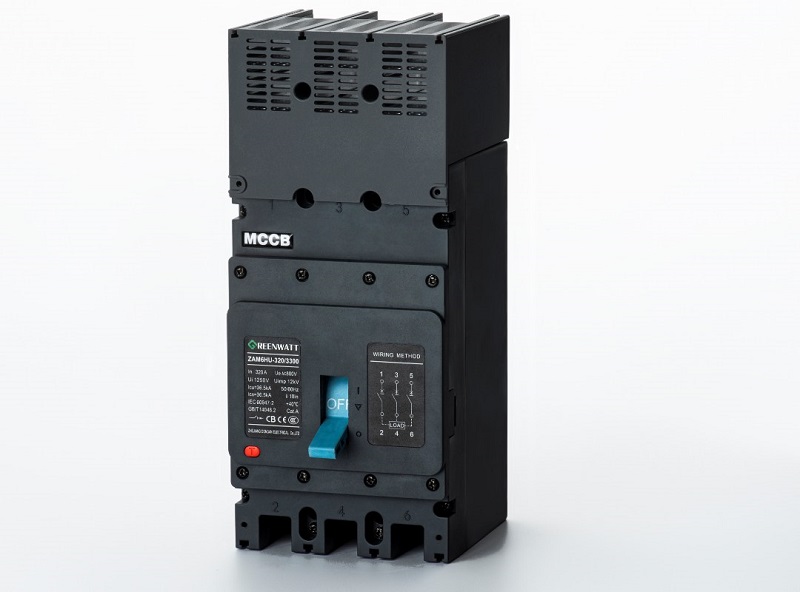

Die Leistung bei höheren Spannungen hat jedoch spezifische einzigartige Herausforderungen, vor allem bei der ARC -Unterdrückung. Die „Null-Arc“ -Technologie wird teilweise als Reaktion auf die Schwierigkeit der ARC-Unterdrückung bei solch hohen Spannungen entwickelt. Das aktuelle Modell AC 800V MCCBs bietet hervorragende Leistungsspezifikationen mit einer Kapazität von 50 ka -Bruchkapazitäten beiAC 800V, ein breiter Temperaturbereich von -40 ° C bis +70 ° C und ein robustes Design, das die Wartung verringert. Diese Funktionen machen sie zur perfekten Wahl für Solarwechselrichterausgaben, Wechselstrom -Kombinationsboxen und andere Anwendungen für erneuerbare Energien, bei denen eine zuverlässige Leistung erforderlich ist.

Die Intelligenzrevolution: Elektronische und intelligente MCCBs

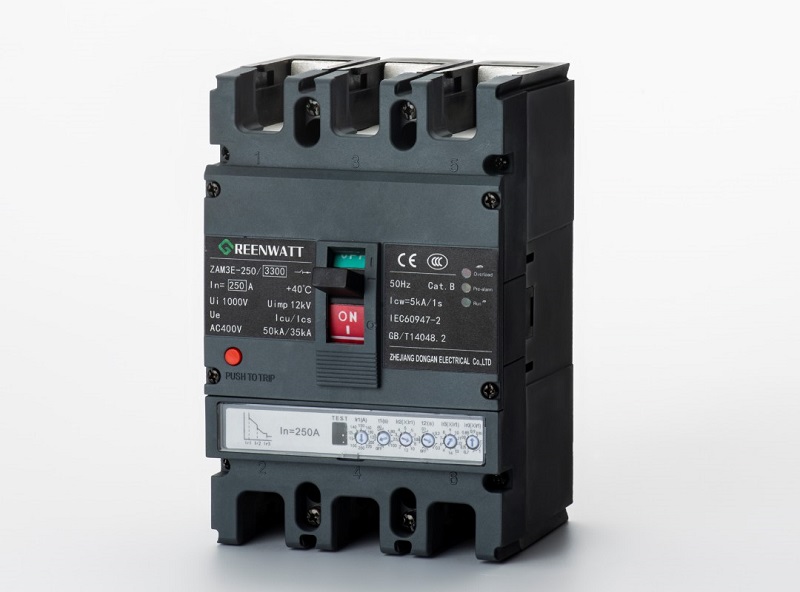

Der Übergang von thermisch-magnetisch zu elektronischen Auslöseeinheiten ist im Schaltungsschutz revolutionär. Digitale Sensoren und Mikroprozessoren ersetzen analoge Komponenten. Dieses computergestützte System kann mehrere elektrische Parameter wie Strom, Spannung, Leistungsfaktor, Energieverbrauch und harmonische Komponenten momentan messen. Dieser Fortschritt kombiniert die beste Leistung der vorherigen Generation mit einem noch zuverlässigeren Schutz und der Fähigkeit, eine Feinabstimmung und eine schnellere Einstellungsanpassung zu ermöglichen und gleichzeitig die Belästigung zu reduzieren und die Zugänglichkeit für die selektive Koordination zu erhöhen.

Verbunden und proaktiv: Smart MCCBs und Systemmanagement

Smart MCCBs gehen in dieser Intelligenz weiter und fügen erweiterte Funktionen hinzu, die den reaktiven Schutz in proaktives Systemmanagement verwandeln. Genaue Messfunktionen ermöglichen die Echtzeitüberwachung der elektrischen Parameter, und Selbstdiagnostik helfen, künftige Probleme zu verhindern, indem mögliche Hotspots und Systemprobleme erfasst werden, bevor sie zu Problemen werden. Betreiber können den Status des Geräts aus der Ferne überwachen, Warnungen empfangen oder sogar Auslöse- und Zurücksetzen von Funktionen von Off-Site-Standorten ausführen.

Die Integrationsmerkmale der heutigen Smart MCCBs sind beeindruckend. Mit der Implementierung von Kommunikationsprotokollen „No Fos“ wie Modbus, Bluetooth, IEC 61850 usw. können sie leicht in Gebäude- und Energiemanagementsysteme integriert werden. Diese Verbundenheit verwandelt MCCBs von isolierten Schutzvorrichtungen in intelligente Datenknoten in einer größeren elektrischen Konstellation, sodass sie Analysen oder den Zusammenhang mit erneuerbarer Energie, Lastfreigabe und optimalen Tests durchführen können.

Lehren aus DC-Systemen abgeleitet: Hochspannungsschutz für LV-Netzwerke

Die größere Welt von MCCBs gibt es hervorragend, aus den spezifischen Themen zu lernen, die der DC -Schaltungsschutz auf sich zieht. Anders als bei AC, bei dem es in DC -Systemen auf natürliche Weise aktuelle Nullübergänge gibt, ist es viel schwieriger, die Bögen zu unterbrechen. Dieser grundlegende Unterschied in der Designphilosophie hat zu einer Reihe innovativer Designlösungen geführt, wie z.

Zwangsstrom -Nullsprinzipien von DC -Breakern werden in ausgefeilteren DC -Schutzsystemen wie Hybrid- und allen Festkörperlösungen angewendet, die verwendet werden, um eine künstliche Überfahrt zu auslösen. Solche Fortschritte sind in erneuerbaren Energiesystemen von entscheidender Bedeutung, bei denen 1000 V und 1500 V in Solar -PV und Bess zunehmend zur Norm werden. Der Umzug zu höheren DC -Spannungen spiegelt den Trend in AC wider, der niedrigere Kabelverluste und eine geringere Kapitalinvestition bietet, jedoch mit zunehmenden Problemen mit Lichtbogenbogenbogen.

Exzellenz in der Wartung: Nachhaltigkeit und Betriebsfähigkeit

Eine ordnungsgemäße Aufrechterhaltung des MCCB umfasst das Wissen über häufige Fehler und ordnungsgemäße Fehlerbehebungsmethoden. Die häufigsten Ursachen für MCCB -Fehler sind: Überstrombedingungen, falsche Größen oder Einstellungen, mechanische Verschlechterung, externe Einflüsse wie Staub und Feuchtigkeit, schlechte Installationspraktiken und Schäden an Lichtbögen. Die systematische Fehlerbehebung beinhaltet die visuelle Inspektion von Schäden, Verfärbungen oder Feuchtigkeitsbelichtung, setzt dann die Erkennungsausläufe fort und stellt fest, ob die Funktionalität des Leistungsschalters mit manuellen Test- und Messschritten, Multimetern, thermischen Bildgebungskameras oder anderen Geräten wie dem Omicron Breaker -Test -Kit wiederhergestellt werden kann.

Die regelmäßige vorbeugende Wartung ist der Schlüssel zu Leistung und Langlebigkeit. Die Ausrüstung sollte regelmäßig in Intervallen überprüft werden, die proportional zu den Bedingungen und dem Alter des Schiffes sind. Weiche Bürsten und Druckluft sind die beste Wahl für Reinigen, Wasser und chemische Lösungsmittel, die Sie vermeiden möchten! Jährliches Radfahren zwischen Off, ON, Trip, Reset und AN beibehält die mechanische Funktionalität, und die geplante Rücknahme von Verbindungen unter Verwendung von Referenzdrehmomentwerkzeugen verhindert, dass die Verbindungen das Erwärmen und das Leidensfehler leiden.

Angesichts des hohen Preis für Ausfallzeiten und der wachsenden Komplexität von Systemen reagiert es auf proaktive und prädiktive. Diese Transformation verlängert die Lebensdauer der Ausrüstung, senkt die Betriebskosten und erfüllt die Sicherheitsanforderungen, während die Leistung verbessert wird.

Der Horizont voraus: Trends und Entwicklungen auf dem Marktplatz

DerMcCBDie Industrie wächst stark, wobei CAGRS von 7,5% bis 9,5% bis 2034 prognostiziert. Dies wird durch die Verbreitung erneuerbarer Energien, die wachsende Konstruktion des Rechenzentrums, die Entwicklung der Infrastruktur der Elektrofahrzeuge, die Industrialisierung in Entwicklungsländern und die Betonung der Sicherheit und Effizienz ermöglicht. Im Smart Grid und IoT für intelligente Schaltungsschutzprodukte werden neue Möglichkeiten entwickelt.

Die technische Entwicklung hat das MCBF auf ein Niveau verlängert, dem traditionelle MCCB -Designs kaum folgen können. Die Intensivierung wird hauptsächlich durch den Wunsch angetrieben, den Raumanforderungen zu verringern, wobei die Aufmerksamkeit auf die Miniaturisierung und die immer höheren Strombewertungen sowohl für Wechselstrom- als auch für DC-Anwendungen gerichtet ist, um den erhöhten Strombedarf zu erfüllen. Verbesserte Verbesserungen des verbesserten ARC -Flash -Schutzes bieten auch eine größere Sicherheit der Arbeiter, einschließlich fortschrittlicher innovativer Funktionen, die künstliche Intelligenz und maschinelles Lernen für die richtige Vorhersagewartung nutzen.

Die elektronischen oder Festkörperschalter (SSCB) und die Hybridschalter (HCB) sind die nächste Generation des Schaltungsschutzes. Diese Produkte bieten ultrahochgeschwindige Reaktionszeiten und einen bogenfreien Betrieb und revolutionieren den elektrischen Schutz in hoher Zuverlässigkeitsanwendungen.

Wächter der elektrischen Zukunft

Was als grundlegende Schutzgeräte begann, haben sich die MCCBs entwickelt, um komplexe Bewahrer unseres elektrischen Wohlbefindens zu werden. Ihr Fortschritt von grundlegender BedeutungAC 400VDer Schutz vor Hochspannungs-AC 800V-Systemen und intelligenten elektronischen Geräten zeigt den fortgesetzten Antrieb der Branche nach Sicherheit, Effizienz und Zuverlässigkeit. Und wenn wir in eine immer elektrisiertere Zukunft erneuerbarer Energien und Elektrofahrzeuge eintreten, wird MCCBs ein weltweit wichtiger Bestandteil der Bereitstellung sicherer, effizienter und zuverlässiger Stromverteilungssysteme weltweit bleiben.
